笛卡尔网格技术赋能“风匠”系列 自主网格生成模块的突破与实践

在计算流体力学（CFD）与风工程领域，网格生成一直是影响仿真精度与效率的核心环节。面对大型复杂工程问题，传统网格方法往往面临生成周期长、质量依赖人工经验、自适应能力不足等挑战。为系统解决这些痛点，我们自主开发了采用笛卡尔网格技术的“风匠”系列之网格生成模块，以笛卡尔科技为底座，实现了从几何输入到高质量计算网格的全流程自动化，为风资源评估、建筑风环境、城市微气候等场景提供了高效可靠的数值分析基础。

一、技术背景与痛点
传统贴体网格在处理复杂几何时，需要大量人工干预进行块结构划分与光顺处理，生成周期长且质量一致性难以保证。笛卡尔网格以规则背景网格为基础，通过浸入边界或切割单元处理物面，具有生成快速、自动化程度高、易于自适应等优势。如何在保持笛卡尔网格高效性的精确刻画复杂边界并控制网格规模，一直是工程应用的难点。“风匠”系列网格生成模块正是围绕这一核心矛盾展开攻关。

二、模块核心架构与关键技术

1. 几何预处理与鲁棒前处理
模块内置几何清理与修复工具，支持常见CAD格式导入，自动识别并修复缝隙、重叠面、退化面等缺陷，为后续网格生成提供干净的输入。通过几何特征提取与包围盒分析，构建自适应加密源，确保关键区域网格分辨率满足物理要求。

2. 层次化笛卡尔背景网格与自适应加密
采用八叉树（2D为四叉树）结构管理笛卡尔背景网格，根据几何特征与物理场梯度进行各向同性/各向异性自适应加密。加密准则支持几何曲率、间隙控制、用户自定义区域与后续流场解自适应，在保证精度的同时有效控制网格总量。

3. 浸入边界切割与高保真物面重构
针对物面与背景网格相交的单元，模块采用稳健的切割算法生成任意多面体单元，并引入边界层网格生成能力，通过在物面附近进行法向层层推进，兼顾笛卡尔网格的自动化与边界层解析精度。切割过程包含几何容差控制与质量优化，避免出现负体积或畸形单元。

4. 并行生成与负载均衡
基于分布式并行框架，模块支持大规模网格的并行生成。通过空间填充曲线进行网格单元重排序，实现计算负载均衡与内存局部性优化，显著缩短大规模场景的网格生成时间。

5. 网格质量评估与可视化
提供网格质量指标（如正交性、长宽比、体积比）的自动统计与可视化，支持体网格切片、物面网格渲染与质量云图，帮助用户快速定位潜在问题区域并进行针对性优化。

三、技术优势

• 高度自动化：从几何到网格一键生成，大幅减少人工干预，缩短前处理周期。
• 复杂几何适应性强：笛卡尔切割技术可处理多部件、大分离、薄壁等复杂构型。
• 自适应精度控制：基于几何与物理准则的局部加密，实现精度与规模的平衡。
• 边界层解析能力：支持边界层网格生成，满足湍流模拟对近壁面分辨率的要求。
• 并行可扩展：并行生成与负载均衡设计，支撑亿级网格规模的高效生成。
• 完全自主可控：核心算法与数据结构自主开发，具备持续演进与定制化能力。

四、应用场景与案例
模块已成功应用于多个风工程与城市环境项目：

• 建筑群风环境评估：快速生成包含数十栋建筑的城区网格，自动加密建筑表面与行人高度区域，为风 comfort 分析提供高保真网格。

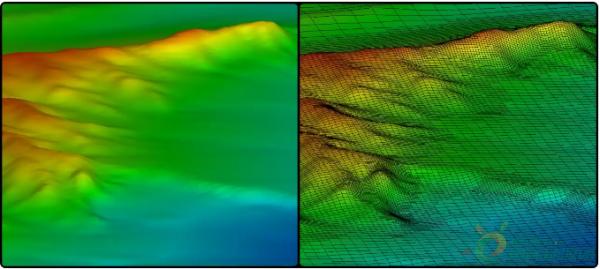

• 复杂地形风资源评估：针对山地与海岸带复杂地形，结合地形曲率自适应加密，生成高质量计算网格，支撑风电场微观选址。
• 城市微气候模拟：在多尺度城市模型中，通过自适应笛卡尔网格实现从建筑尺度到街区尺度的平滑过渡，兼顾计算效率与局部细节。

五、与展望
“风匠”系列之网格生成模块以笛卡尔科技为核心，通过自主创新的自适应加密、浸入边界切割与并行生成技术，解决了复杂工程网格生成的效率与质量问题。我们将进一步融合人工智能辅助的网格优化、动态自适应与更高阶的边界处理能力，持续提升模块的智能化与通用性，为风工程与CFD应用提供更加强大的网格基础设施。
